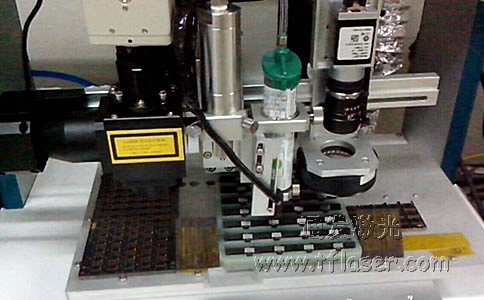

看過電子電路激光焊接過程視頻的人都知道，激光焊接機是很厲害的，能夠準確地快速對電子元器件進行掃描定位焊接(下圖)。那么，激光焊接機的火眼金睛是怎樣煉成的呢？相信很多人都想知道。

      激光焊接機能夠快速掃描PCB板、電子電路等并對焊接位置定位，這有賴于電子發生器。

      這種發生器是一種由VLSI芯片和單片計算機設計的全數字化專用圖形發生器，具有極高的穩定性和可靠性，十字線顯示位置無任何漂移。采用旋轉式編碼器可精確方便的調整十字線的水平和垂直位置。連續亮度調節，可提供白線和黑線顯示。在CCD 攝像頭輸出的信號上疊加“十字線”等標記圖形在監視器上顯示。一般激光焊機的定位采用激光十字光線,或在鏡頭上加十字刻度用顯微鏡觀察，長時間眼睛易疲勞。采用CCD和監視器后不易看清定位標志，影響使用效率。采用"電子十字線發生器"后,可直接在CCD輸出的圖象信號上疊加電子十字線在監視器上顯示,大大方便了使用，不需加用十字刻度鏡頭。黑線和白線模式適應不同亮度工件的需求，并且十字線,可全屏任意移動，可根據CCD的安裝位置和焊點位置任意調整。

      現代科技的飛速發展使得各行業間或各種儀器設備之間聯系越來越緊密，早期的模具激光焊接機就是借助顯微鏡來操作使用的。通過這些年的研發改進，各種攝像系統、定位系統等也相繼進入了激光焊接機應用領域。這些系統與激光焊接機完美地配合，使得以前不敢想象的焊接任務現在也能出色地完成。激光焊接機的火眼金睛順勢而生就很好理解了。
